产品简介
规格与参数

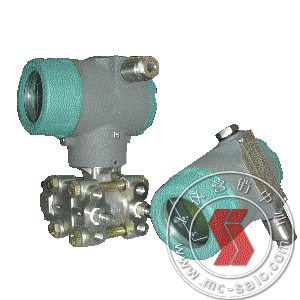

     1151通过分析各行业的用户需要，推出V4、V6、V8、V10四种智能功能的压力/差压变送器，用户可以根据实际的应用来选择适用的智能产品。
     如果你需要远程调节或通讯组网，可以选V8或V10型产品，它带有Hart通讯功能；如果你仍然使用4-20mA作为传输信号，并且不想只为压力变送器购买手操器或PC软件，那么可以选择V6型产品，它的LCD及现场键盘，具有简单友好的用户界面和丰富的功能；如果你的系统预算有限，可以选择V4型产品，他带有基本的智能功能和实用的电流引导式调校。
   V系列的外型结构以及现场安装方式都是一样的，所不同的是电路功能。
硅压阻传感器
硅传感器可以很容易获得高的精度，并且具有很低的成本。在≥100KPa和≤35MPa的压力测量中是最适用的。在-40—85℃范围内，硅传感器可以通过数字化的温度补偿和金属隔离膜片提高温度稳定性和长期可靠性。此外，硅传感器是测量绝压的最简捷方法。

差压电容式传感器
差动电容传感器在测量差压方面是目前最成熟的技术，采用这种传感器的1151差压变送器已在现场连续工作了10年以上。这种传感器由于采用动态三膜片抗过载结构，可以在很高的静压下测量极低的压差力；而在压力测量中，提供了最高的端过载能力。

干失陶瓷电容传感器
干失陶瓷电容传感器带有高可靠的陶瓷测量膜片，可以用于强腐蚀性的介质使用以及耐磨应用，并且非常适合低压和负表压的应用。例如：0—-1KPa的负压测量。在液位测量和固态混合物的测量中，使用干失陶瓷传感器是最简单和可靠的方法。可以省去隔膜系统和特殊的膜片。

1151的V系列变送器，可以由用户指定传感器，以提高现场应用的长期可靠性。这种方法会比只使用一种传感器作为测量元件的变送器更加可靠。由于充分发挥了各种传感器的性能优势，所以整机的长期运行精度和可靠性得到了明显的提高。

工作原理

V系列智能压力/差压变送器用于测量液体/气体或者蒸汽的压力/差压和流量。具有旋入式直接安装和支架安装两种标准结构。其中，V4和V6为4—20mA输出，通过就地按钮可以实现全部智能化功能；V8和V10为带Hart通讯的4—20mA输出，可以通过PC Hart通讯管理软件或Hart275手操器进行通讯/设定/监控。

	V4	V6	V8	V10
线性度	0.075%	0.075%	0.075%	0.075%
温度影响	±0.1%F.S	±0.1%F.S	±0.1%F.S	±0.1%F.S
长期稳定性	0.1%F.S/年	0.1%F.S/年	0.1%F.S/年	0.1%F.S/年
工作温度	-40-85℃	-40-85℃	-40-85℃	-40-85℃
通讯	RS232	RS232	Hart	Hart
现场显示	无	LCD	无	LCD
量程迁移	100：1	100：1	100：1	100：1
无源迁移对精度的影响	0.1%	0.1%	0.1%	0.1%
就地按钮	外置隔爆和内置键盘	外置隔爆和内置键盘	外置隔爆和内置键盘	外置隔爆和内置键盘
计量单位切换功能	——	现场按键设定	Hat手操器	现场按键或Hat手操器
手操器或PC组态	按键组态	按键组态	按键、Hat手操器或PC软件组态	按键、Hat手操器或PC软件组态
供电	9V—45V	9V—45V	9V—45V	9V—45V
阻尼	0.2或1.6秒两档	0—32秒连续可调	本地0.2或1.6秒，手操器0—32秒	0—32秒连续可调
自检和报警	可组态	可组态	可组态	可组态

注：在同一个系统中，建议使用同样功能的产品，以提高组态效率。

技术特性

参考条件：室温25℃，相对湿度65%，不带量程迁移，线形输出

线形度：标准0.075%，对于微笑量程传感器（代号为2E、3C、4S）为≤0.15%

重复性：优于0.025%

迟滞：优于0.05%

响应时间：取决于量程及量程比：0.1—1.6秒附加的可调节时间常数：0—32秒

长期稳定性：±0.1%F.S/年

温度系数：±0.1%F.S（在-40—85℃内，零点和量程合计）

安装位置影响：对于零点约为350Pa×sin∠。（∠。=与垂直安装位置的角度差可通过就地按钮修正掉，对量程无影响）

输出

输出信号：V4/V6为按键设定的线性或平方根二线制4—20mA输出

V8/V10为通过Hart FSK协议加载在4—20mA上的线性或平方根输出

输出信号极限：lmin为3.5mA ，lmax为22.5 mA，可组态标准设置lmin为3.8mA，lmax为20.5 mA

报警电流：lmin为3.5-4mA可组态，标准设置3.6 mA，，lmax为20-22.5 mA可组态，标准设置21mA

负载能力：R≤（US-Umin）/ lmaxKΩ

lmax=20—22.5mA可组态

US=电源电压

Umin=最小电源电压

最大电源电压45V DC

最小电源电压9VDC，12.5VDC（带LCD型号的）

通讯距离：用多芯双绞线的最大通讯距离为1.5Km，通讯距离因电缆类型而异，可用下述公式确定电缆长度

L=（65×106）/（R×C）-（Cf-10000）/C

L=长度m或ft

R=阻抗（包括电源阻抗）

C=电缆电容pF/m或pF/ft

Cf=最大并联电容pF/m或pF/ft

量程

测量方式和量程取决于传感器的适用性，量程迁移时不要超过传感器的测量上下限。

传感器			差动电容传感器	干陶瓷式电容传感器	硅压阻传感器
测量方式	代号	范围	差动电容传感器	干陶瓷式电容传感器	硅压阻传感器
表压	GP	最小	0—125Pa	0—500Pa	0—10KPa
表压	GP	最大	0—41.37MPa	0—4MPa	0—35MPa
负表压	GP	最小	-125—0Pa	-500—0Pa	——
负表压	GP	最大	-0.1—41.37MPa	-0.1—4MPa	——
差压	DP	最小	0—1.25KPa	——	——
差压	DP	最大	0—6.89MPa	——	——
高静压差压	HP	最小	0—6.22KPa	——	——
高静压差压	HP	最大	0—2.07MPa	——	——
微差压	DR	最小	0—125Pa	——	——
微差压	DR	最大	0—1.49KPa	——	——
绝压	AP	最小	——	——	0—35KPa
绝压	AP	最大	——	——	0—35MPa
远传隔膜系统	PFM RTW ETW RFW	最小	0—7KPa	——	——
远传隔膜系统	PFM RTW ETW RFW	最大	0—7MPa	——	——
法兰式液位	LT	最小	0—7KPa	——	——
法兰式液位	LT	最大	0—700KPa	——	——

电源

供电范围：9V—45V

谐波失真：7Vpp 50Hz≤f≤100Hz

1Vpp 100Hz≤f≤200Hz

0.2 Vpp 200Hz≤f≤300Hz

□ 重量和包装

直接安装型变送器本体 1.1Kg

法兰安装型变送器本体 2.5 Kg

包装尺寸和重量 232×183×155mm

1.3Kg或5Kg，含附件

, ,
