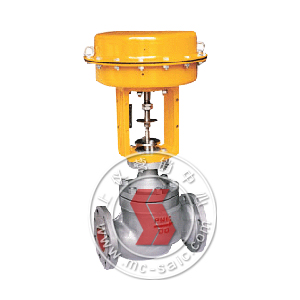

ZJHP精小型,气动薄膜单座调节阀
  • 产品编号:659MC-000527000659
  • 产品名称:气动薄膜单座调节阀
  • 产品型号:ZJHP精小型
  • 产品铭牌:SAIC
  • 所属类别:气动阀门 >> 气动调节阀 >>
  • 生产厂商:上海自动化仪表股份有限公司
  • 销售单位:上海自仪配品配件销售部
  • 特殊规格~请来电资询
除了具备气动调节阀的共性优点外,还具有可靠的动作特性和精确的流量调节、可调节范围大,操作稳定,泄漏量小。在各工业部门的广泛应用中能取得高质量的控制效果。
  • 产品简介
  • 规格与参数
      它是八十年代推出符合IEC标准的新一代调节阀,适用于各种介质的流体和工艺条件的过程控制系统。除了具备气动调节阀的共性优点外,还具有可靠的动作特性和精确的流量调节、可调节范围大,操作稳定,泄漏量小。在各工业部门的广泛应用中能取得高质量的控制效果。

□ 结构原理
     精小型气动单座阀由ZHA(B)型气动多弹簧薄膜执行机构和VJP型低流阻直通单座阀组成。
     由调节仪表发出的气动信号压力输入气动薄膜执行机构的膜室后,使推杆移动而带动阀芯,改变阀的开启截面积,实现调节介质流量的目的。阀芯的行程与输入信号压力成对应的比例关系。
□主要技术指标
公称通径DN(mm)
20
25
40
50
65
80
100
150
200
10
12
15
20
32
40
125
150
额定流量系数KV
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
400
690
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
360
630
固有流量特性
直线;等百分比
固有可调比
50:1
公称压力DN(MPa)
0.6;1.6;4.0;6.4
工作温度℃
-20~200;-40~250;-40~450;-60~450
环境温度℃
-40~85
气源压力(MPa)
0.14;0.25;0.4
配用执行机构型号
ZH(A/B)-22
ZH(A/B)-23
ZH(A/B)-34
ZH(A/B)-45
弹簧范围
KPa
气关
20~100;20~100;40~200
气开
20~100;40~200;80~240
允许压差MPa
气关式
20~100
0.14
6.4
6.19
3.96
2.23
1.43
0.87
0.56
0.35
0.34
0.22
0.14
0.15
0.10
0.06
20~100
0.25
6.4
6.4
6.4
6.4
6.4
5.68
3.64
2.30
2.21
1.43
0.91
0.95
0.66
0.37
40~200
0.4
6.4
6.4
6.4
6.4
6.4
6.4
5.04
3.18
3.06
1.98
1.26
1.32
0.92
0.52
气开式
20~100
0.14
4.64
3.09
1.98
1.11
0.71
0.44
0.28
0.18
0.17
0.11
0.07
0.07
0.05
0.03
40~200
0.25
6.4
6.4
5.94
3.34
2.14
1.31
0.84
0.53
0.51
0.33
0.21
0.22
0.15
0.09
80~240
0.4
6.4
6.4
6.4
6.4
4.99
3.05
1.95
1.25
1.18
0.78
0.5
0.51
0.36
0.21
, , , ,
